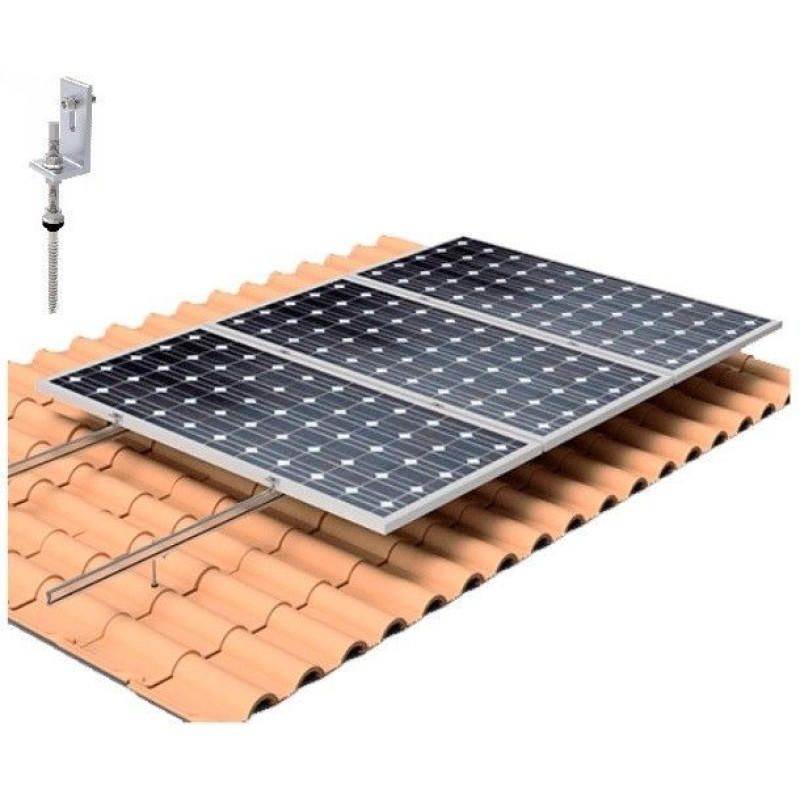

Estructura Aluminio Coplana Varilla [1x5]

La Estructura Aluminio Coplana Varilla sirve para colocar los paneles solares sobre una cubierta de tejas con una inclinación y orientación correcta. Incluye también una varilla roscada metálica para poder anclar la estructura al tejado, sin necesidad de desmontar nada.

Estructura Aluminio Coplana Varilla [1x5]

El sistema de montaje de energía solar fotovoltaica se adapta a las diferentes necesidades de proyecto que puedan originarse sobre una cubierta de teja. Su geometría permite asegurar la estructura a cualquier superficie de teja mediante lastres. Los módulos solares pueden disponerse en diferentes filas de orientación horizontal o vertical. La sencillez de su diseño garantiza una instalación rápida y una estructura estable.

Ver la Ficha técnica de la Estructura Aluminio coplana Varilla

Ver el manual de la Estructura Aluminio Coplana Varilla

Descripción de la Estructura Aluminio Coplana Varilla[1x5]

Este tipo de estructura está diseñado para soportar cargas de nieve y una velocidad del viento de unos 1.5 KN/m2. Para que no haya ningún problema es necesario que antes de la instalación se compruebe la fijación de la chapa y se compruebe que es capaz de soportar esas cargas

 Esta estructura está diseñada para soportar paneles solares en posición vertical sobre una cubierta de tejas que tenga una inclinación y orientación adecuada

La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pre taladrar con una broca del número 9.

La estructura se instalará con la misma inclinación que la cubierta existente, distribuyendo los paneles en vertical.
